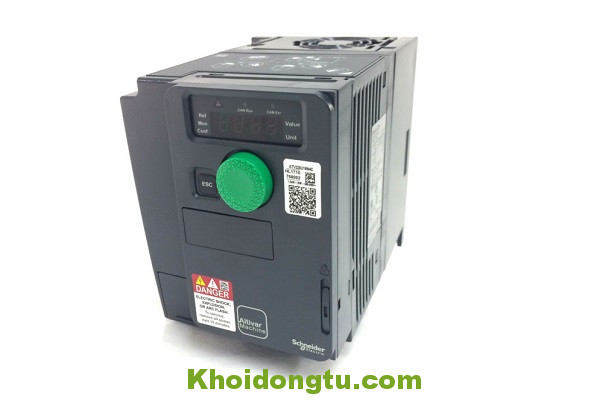

Biến tần ATV320 Schneider

Biến tần ATV320 Schneider

Giá :

Dải tần số 0.1-599 Hz
Nguồn cấp 1 pha 200-240V,

3 pha 200-240V,

3 pha 380-500V,

3 pha 525-600V

Dòng điện 1 pha : 1.5-11A

3 pha : 1.5-66A

3 pha : 1.5-9.5A

3 pha : 1.7-22.0A

Công suất 1 pha : 0.18-2.2kW / 0.25-3Hp

3 pha : 0.18-15 kW / 0.25-20HP

0.37-15 kW / 0.5-20HP

0.75-15 kW / 1-20HP

Nếu bạn đang truy cập bằng điện thoại mời bạn bấm vào nút bên dưới để gọi ngay !

Product Description

Vào đầu năm 2017 Schneider Electric tung ra thị trường biến tần ATV320 thay thế cho dòng chế tạo máy ATV32 và ATV312 .Dòng biến tần Altivar 320 điều khiển động cơ đồng bộ và không đồng bộ 3 pha công suất từ 0.18 kW đến 15 kW. Biến tần ATV320 Schneider ra đời 2 mẫu thiết kế: dạng compact và book giúp giảm kích thước máy cho dù lắp đặt trên máy hoặc trong tủ điện. * Dòng Compact có dải công suất từ 0.18-4KW gồm cả loại 1 pha và 3 pha. * Dòng Book công suất mở rộng từ 0.18-15kW. Biến tần ATV320 Schneider có nguồn cấp 200-600V, dải tần số 0.1-599 Hz, mô men khởi động 150%/60s, với cấp bảo vệ IP20. ATV320 Schneider tích hợp cổng đơn tương thích với CANopen/ Modbus Serial line.

Biến tần ATV320 Schneider

Biến tần ATV320 Schneider
Khả năng thích ứng mở rộng
–     Hoạt động với thời gian tối đa, khi các thay đổi về sản xuất, bảo trì, chẩn đoán và vận hành an toàn, cấu hình mạng và tích hợp hệ thống đều được thực hiện nhanh chóng.
–     Hoạt động liên tục trong môi trường khắc nghiệt với nhiệt độ môi trường cao, có bụi, điện bị gián đoạn hoặc rối loạn cơ học. Khả năng làm việc chịu được môi trường xung quanh lên đến 60 ° C với derating và 50 ° C khi mà không có derating.
Khả năng tự động hóa nâng cao
–    Kết nối với các kiến ​​trúc tự động hóa như CANopen, EtherNet / IP – Modbus TCP, EtherCAT, Profibus, Profinet, DeviceNet.
–    Điều khiển động cơ mở vòng kết hợp với sự đơn giản cho động cơ không đồng bộ và đồng bộ, ngay cả ở tốc độ thấp và độ chính xác động cho các ứng dụng khởi động / dừng
–     Các chức năng cụ thể của ứng dụng và ATVLogic mang tính linh hoạt của ứng dụng tới các thiết bị.
–     Giảm tổng chi phí máy
–     Giảm thời gian thiết kế và kỹ thuật nhờ các thư viện tuân thủ PLCopen được các kỹ sư kiểm tra, có tài liệu (TVDA) có sẵn thông qua các giải pháp EcoStruxure Machine của Schneider Electric.
–     Giảm chi phí lắp đặt, với thiết kế nhỏ gọn như cuốn sách làm giảm dấu chân máy, cho dù được gắn trong khung máy hoặc tủ điện
–     Ít thiết bị bổ sung cần thiết để quản lý an toàn máy và chức năng logic đơn giản, vì cả hai đều được quản lý nội bộ trong ổ

Ưu Điểm Biến Tần ATV320 Schneider

–       Điều khiển động cơ chính xác đáng tin cậy của cả động cơ không đồng bộ và đồng bộ.
–       Thiết kế chắc chắn với bảng mạch in được phủ lớp 3C3 IEC 60721-3-3 để mở rộng tính khả dụng trên máy trong điều kiện môi trường khắc nghiệt.
–       Thiết kế biến tần ATV320 nhỏ gọn dễ dàng tích hợp cùng chi phí-hiệu quả với bố trí máy khác nhau và cho vị trí bên trong tủ hoặc khung máy.
–       Ngoài Safety Torque Off, 4 chức năng để giám sát an toàn toàn diện để đơn giản hóa chứng nhận máy và tuân thủ tiêu chuẩn máy móc 2006/42 / EC. –      Tích hợp sẵn chức năng Altivar Logic (tương đương PLC đơn giản) hỗ trợ điều khiển một số ứng dụng đơn giản, lập trình thông qua phần mềm SoMove.

Ứng Dụng Biến Tần ATV320 Schneider

–       Chung: Xử lý vật liệu, đóng gói, cẩu, thiết bị truyền động cơ khí, hàng dệt, làm việc vật liệu
–       Cụ thể: Băng tải, chế biến gỗ, chế biến kim loại, máy đóng gói thùng carton, cần trục, quạt…

Thông Số Kỹ Thuật Biến Tần ATV320 Schneider

Dải tần số 0.1-599 Hz
Nguồn cấp 1 pha 200-240V,

3 pha 200-240V,

3 pha 380-500V,

3 pha 525-600V

Dòng điện 1 pha : 1.5-11A

3 pha : 1.5-66A

3 pha : 1.5-9.5A

3 pha : 1.7-22.0A

Công suất 1 pha : 0.18-2.2kW / 0.25-3Hp

3 pha : 0.18-15 kW / 0.25-20HP

0.37-15 kW / 0.5-20HP

0.75-15 kW / 1-20HP

Khả năng quá tải Lên tới 200% trong điều khiển vòng hở
Mô men khởi động 150%/60s
Phanh hãm Tích hợp sẵn, <= 170 % trong 60 s có điện trở hãm
Phương pháp điều khiển – Động cơ không đồng bộ: Tỷ lệ U / F (2 điểm, 5 điểm, tiết kiệm năng lượng, bậc hai), điều khiển vector thông lượng không có cảm biến (Tiêu chuẩn và tiết kiệm năng lượng)

– Động cơ đồng bộ: Điều khiển vector không có cảm biến

Ngõ vào – Ngõ vào kỹ thuật số: 6

– Ngõ vào tương tự: 3

– Ngõ vào chức năng an toàn: 1 + 4

Ngõ ra – Ngõ ra kỹ thuật số: 1

– Ngõ ra tương tự: 1

– Ngõ ra rơ le: 2

Chức năng chính Chức năng cao cấp:

– Hoạt động ở chế độ Velocity và điều khiển mô men xoắn (với dòng giới hạn)

– Điều khiển động cơ đồng bộ và không đồng bộ; bao gồm các động cơ IE2, IE3 và PM trong điều khiển vòng hở

– Nhiều chức năng ứng dụng cho các phân đoạn ứng dụng mục tiêu

– Các chức năng an toàn được nhúng dành riêng cho các phân đoạn ứng dụng mục tiêu

– Các chức năng ứng dụng có thể tùy chỉnh và linh hoạt với ATV Logic (lên đến 50 khối chức năng)

– Chức năng an toàn tích hợp: STO (lên tới SIL3 / PLe)/ SS1/ SLS/ SMS/ GDL

Số tốc độ cài sẵn: 16

Truyền thông Tích hợp: Cổng đơn tương thích với CANopen/ Modbus Serial line

Tùy chọn: Ethernet IP/ Modbus TCP/ CANopen RJ45 Daisy Chain/ Sub-D, và cầu đấu bắt vít/ PROFINET/ Profbus DP V1/ EtherCAT/ DeviceNet

Thiết bị mở rộng Cuộn cảm ứng, điện trở thắng, cuộn cảm động cơ, bộ lọc EMC
Cấp bảo vệ IP20
Độ chính xác mômen ±15%
Chế độ điều khiển V/f: standard, 5 point, 2 point, bậc 2; điều khiển vectơ luồng không cảm biến
Chức năng bảo vệ Quá nhiệt, quá dòng, mất pha, bảo vệ nhiệt, ngắn mạch
Nhiệt độ vận hành Có khả năng vận hành trong môi trường khắc nghiệt, đáp ứng tiêu chuẩn IEC 60721-3-3, 3C3&3S2, hoạt động liên tục trong điều kiện nhiệt độ môi trường lên đến 60ºC, nhiệt độ môi trường dưới 50ºC không bị suy giảm công suất ngõ ra của biến tần.
